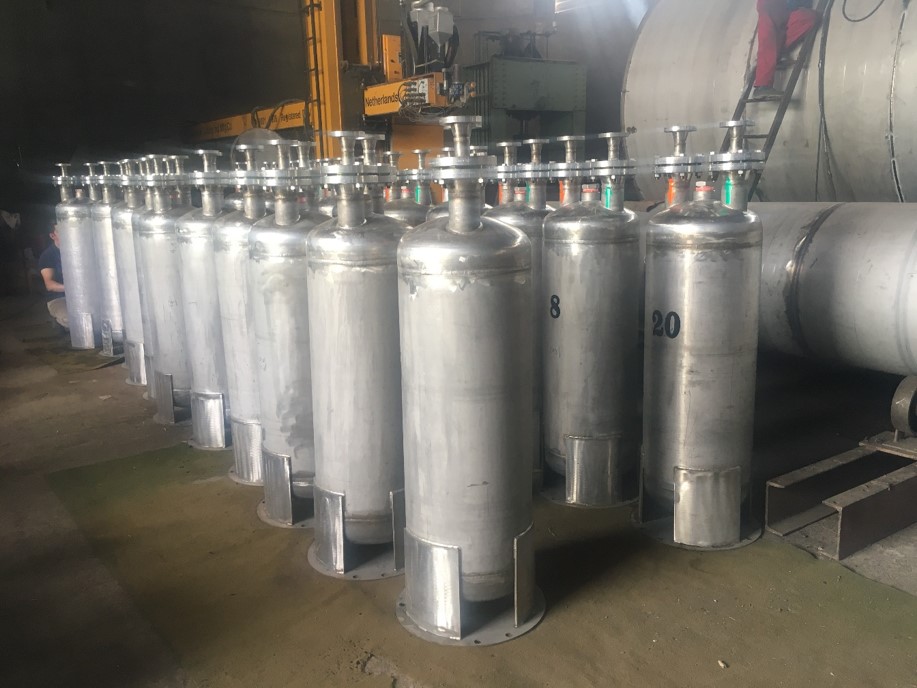

پروژه طراحی و ساخت سپراتور صنعتی

کارفرما: شرکت نانو مواد گستران پارس
مکان پروژه: تهران – شهرک صنعتی شمس‌آباد
سال اجرا: 1402(2023)
وضعیت: ساخته‌شده و تحویل نهایی به کارفرما

📌 شرح کلی پروژه:

در راستای توسعه خطوط تولید و فرآوری ذرات نانومتری، شرکت نانو مواد گستران پارس سفارش طراحی و ساخت 20 سپراتور صنعتی با دقت بالا را به شرکت ما واگذار نمود. این تجهیز جهت جداسازی مؤثر فازهای جامد و گازی از یکدیگر، در فرآیندهای حساس تولید نانوپودرها مورد استفاده قرار می‌گیرد. طراحی این سپراتور با در نظر گرفتن ویژگی‌های خاص مواد نانویی (مانند چگالی پایین، تمایل به تجمع و خاصیت سایشی بالا) انجام شده است.

⚙️ مشخصات فنی سپراتور:

نوع: سپراتور گریز از مرکز (Cyclonic Separator) با ساختار عمودی
کاربرد: جداسازی ذرات جامد بسیار ریز از جریان گاز
جنس بدنه: استنلس استیل 304L با پرداخت سطحی داخلی (جهت کاهش چسبندگی نانوذرات)
ظرفیت جریان ورودی: 150 الی 300 مترمکعب بر ساعت
ابعاد: ارتفاع کلی 2.4 متر / قطر محفظه اصلی 450 میلی‌متر
محدوده دانه‌بندی ذرات: زیر 1 میکرون تا 50 میکرون
فشار کاری: 4 بار
مقاومت به خوردگی: بالا (به دلیل استفاده از استیل ضدزنگ)
کد طراحی: مطابق با استاندارد ASME Sec VIII, Div. 1
ویژگی ویژه: طراحی اختصاصی جهت جلوگیری از ایجاد مناطق مرده (Dead Zones) و افزایش راندمان جداسازی

🛠️ خدمات انجام‌شده در پروژه:

طراحی مهندسی با نرم‌افزارهای شبیه‌سازی جریان (CFD) برای تحلیل مسیر ذرات
طراحی بدنه و بخش‌های داخلی با حداقل افت فشار و حداکثر راندمان جداسازی
ساخت کامل در واحد تولید شرکت با نظارت کنترل کیفی
انجام تست‌های فشار، نشتی و بازرسی چشمی VT
نصب و راه‌اندازی اولیه در سایت مشتری
ارائه مدارک کامل فنی، شامل دفترچه راهنما و نقشه‌های ساخت

🎯 ویژگی‌های شاخص پروژه:

طراحی اختصاصی برای استفاده در خطوط تولید نانوپودر
راندمان بالا در حذف ذرات ریز بدون نیاز به فیلترهای ثانویه
مقاومت بالا در برابر خوردگی، سایش و دمای عملیاتی
عملکرد پایدار و بدون نیاز به نگهداری پیچیده
رضایت کامل کارفرما و تأیید کیفیت از سوی تیم فنی نانو مواد گستران پارس
