کارفرما: شرکت پتروشیمی نگین مهستان
مکان پروژه: منطقه ویژه اقتصادی ماهشهر
سال اجرا: ۱۴۰۳ (2024)
وضعیت: تکمیل‌شده و تحویل نهایی به کارفرما

📌 شرح کلی پروژه:

در راستای توسعه واحدهای عملیاتی و بهینه‌سازی فرآیندهای حرارتی در پتروشیمی نگین مهستان، طراحی و ساخت یک دستگاه مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) با مشخصات فنی پیشرفته به شرکت ما واگذار گردید. این تجهیز برای استفاده در خطوط خنک‌کاری سیالات فرآیندی با دمای بالا طراحی شده و در محیط عملیاتی با شرایط خورنده مورد بهره‌برداری قرار می‌گیرد.

⚙️ مشخصات فنی مبدل حرارتی:

• نوع: پوسته و لوله (Shell & Tube)

• جنس پوسته: استنلس استیل 316L

• جنس لوله‌ها: استنلس استیل 316Ti با مقاومت بالا در برابر خوردگی ناشی از سیال خورنده

• تعداد لوله: 128 عدد با آرایش مثلثی

• قطر پوسته: 16 اینچ

• طول کلی: 3.8 متر

• فشار طراحی: 16 بار (Shell Side) / 12 بار (Tube Side)

• دماهای کاری: 200 درجه سانتی‌گراد (ماکزیمم)

• فلنج‌ها: مطابق استاندارد ASME B16.5 Class 150

• کد طراحی: ASME Section VIII, Div. 1

• روش ساخت: جوشکاری TIG با تست‌های غیرمخرب NDT (PT و RT)

🛠️ خدمات ارائه‌شده در پروژه:

• طراحی مهندسی و مدل‌سازی سه‌بعدی

• انتخاب متریال با توجه به ماهیت سیال و دمای بالا

• ساخت کامل در واحد تولیدی با تأییدات بازرسی فنی

• انجام تست‌های هیدرواستاتیک و فشار

• ارائه مدارک فنی شامل دیتاشیت، نقشه‌ها، WPS و PQR

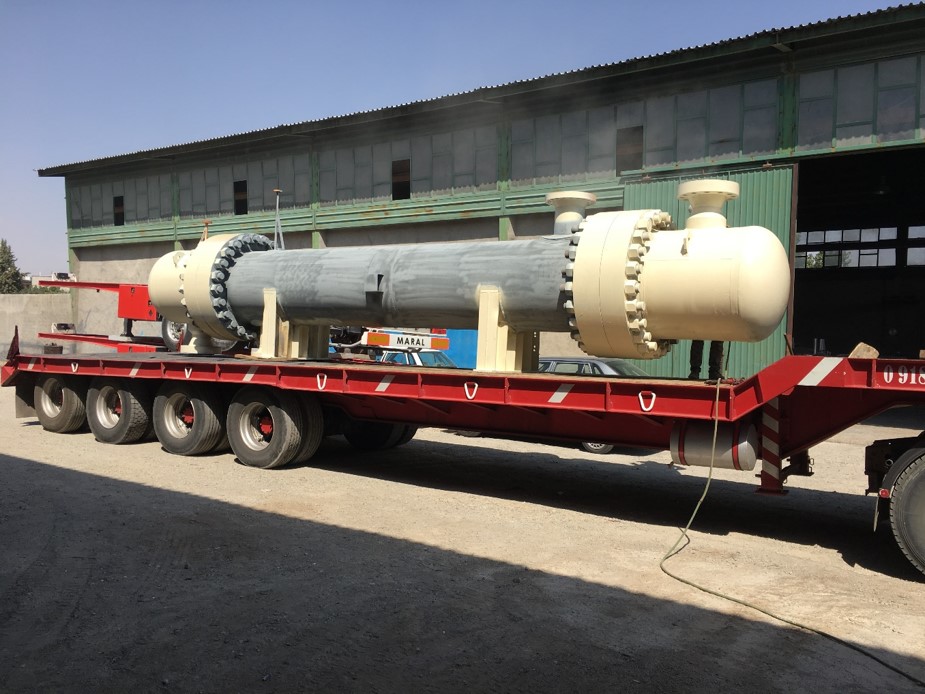

• بارگیری و ارسال به سایت پتروشیمی همراه با بسته‌بندی صنعتی

🎯 ویژگی‌های برجسته پروژه:

• طراحی مطابق با استانداردهای بین‌المللی

• استفاده از متریال ضدخوردگی ویژه برای افزایش عمر کاری

• دقت بالا در ساخت و کنترل کیفیت در تمام مراحل
