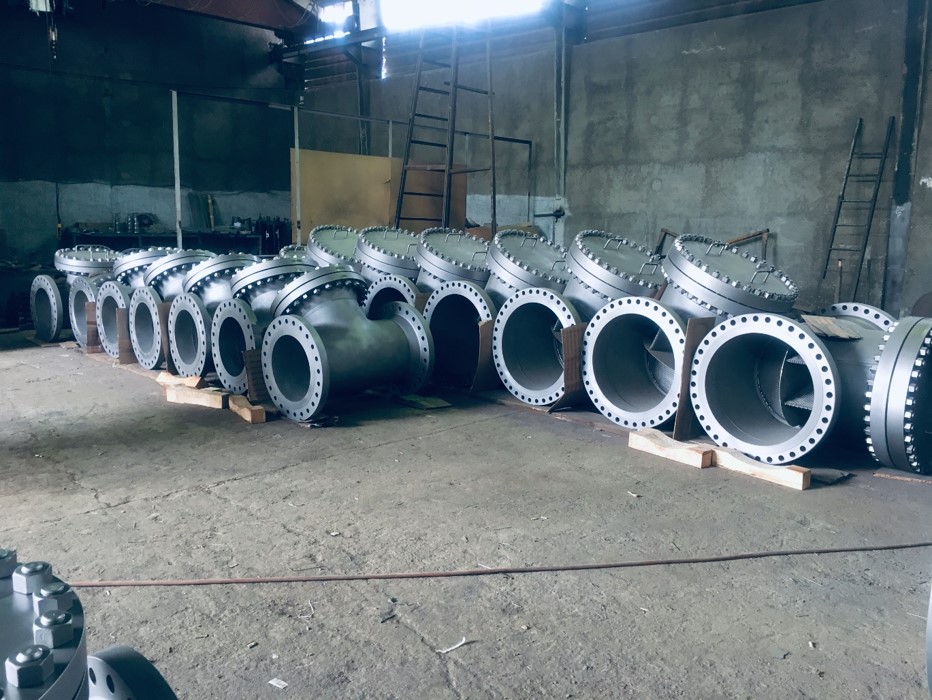

در صنایع نفت، گاز، پتروشیمی و پالایشگاهی، استرینرها (Strainers) نقشی حیاتی در جدا کردن ذرات معلق، آلودگی‌های فیزیکی و ناخالصی‌ها از سیالات فرایندی ایفا می‌کنند. عملکرد پایدار تجهیزات حساس مانند پمپ‌ها، شیرآلات و مبدل‌های حرارتی وابسته به وجود یک سیستم فیلتراسیون اولیه کارآمد است، که دقیقاً توسط استرینرها فراهم می‌شود.

✔️ جنس بدنه: استیل ضدزنگ (Stainless Steel)

جهت تطابق با شرایط خورنده و سخت محیط‌های نفتی و پالایشی، استرینرها از فولاد ضدزنگ (استیل 304، 316 یا Duplex) ساخته می‌شوند. این متریال دارای ویژگی‌های زیر است:

• مقاومت بالا در برابر خوردگی ناشی از سیالات شیمیایی و گازهای خورنده

• دوام مکانیکی و حرارتی مناسب در دماها و فشارهای بالا

• طول عمر بالا و کاهش نیاز به تعمیرات مکرر

⚙️ توری‌های داخلی (Mesh Baskets / Elements) – ساخت سفارشی

یکی از نقاط تمایز در ساخت این استرینرها، ساخت سفارشی سبدها و توری‌های داخلی (Mesh Filter Elements) بر اساس:

• نوع سیال (نفت خام، گاز طبیعی، مواد شیمیایی خورنده، سوخت و ...)

• دمای کاری و فشار عملیاتی

• اندازه و نوع ذرات معلق مورد نظر برای جداسازی

توری‌ها می‌توانند از جنس استیل مش با گریدهای مختلف (304L، 316L، یا Hastelloy) بوده و در ابعاد مش (Mesh Size) متنوع (از 20 تا 400 مش یا بیشتر) طراحی و تولید شوند. همچنین، توری‌ها به‌صورت قابل شست‌وشو یا تعویض‌پذیر طراحی می‌شوند تا نگهداری آسان‌تر گردد.

🔩 انواع قابل ارائه:

• Y-Type Strainer – مناسب برای لوله‌کشی‌های افقی و عمودی با دسترسی سریع به توری

• Basket Strainer – برای خطوط با دبی بالا؛ سبد بزرگ‌تر و ظرفیت ذرات بیشتر

• T-Type و Duplex Strainer – مناسب برای فرایندهای پیوسته بدون توقف جریان

🎯 مزایای استرینرهای سفارشی ما برای صنعت نفت و گاز:

• طراحی دقیق مطابق استانداردهای ASME B31.3 / API / DIN

• جوشکاری تخصصی توسط اپراتورهای دارای گواهینامه

• تست‌های نشتی، فشار و بازرسی‌های کیفیت NDT پیش از تحویل

• قابلیت تجهیز به نشانگر فشار افت (DP Indicator) یا شیر تخلیه

کارفرما: شرکت پتروشیمی پترو رزین میبد
مکان پروژه: منطقه صنعتی میبد، استان یزد
سال اجرا: 1402(2023)
وضعیت: طراحی، ساخت، تست و تحویل نهایی انجام شده

📌 شرح کلی پروژه:

با هدف بهبود فیلتراسیون سیالات ورودی به تجهیزات فرآیندی و افزایش عمر مفید پمپ‌ها و مبدل‌های حرارتی، شرکت پترو رزین میبد اقدام به سفارش طراحی و ساخت یک دستگاه استرینر سفارشی (Strainer) نمود. این تجهیز به‌عنوان فیلتر اولیه برای حذف ذرات معلق و آلاینده‌های فیزیکی از رزین‌های مایع و سایر سیالات فرآیندی در واحد تولید رزین استفاده می‌شود.

⚙️ مشخصات فنی استرینر:

• نوع: Basket Strainer (سبددار) با قابلیت تخلیه دستی

• جنس بدنه: استنلس استیل 316L (ضد خوردگی و مناسب برای محیط شیمیایی)

• جنس توری داخلی: استیل مش 316 با مش‌بندی سفارشی (مش 100)

• قطر لوله ورودی/خروجی: 4 اینچ – فلنج‌دار

• فشار طراحی: 10 بار (150 PSI)

• دمای طراحی: تا 120 درجه سانتی‌گراد

• اتصالات: فلنجی مطابق استاندارد ASME B16.5 Class 150

• ابعاد کلی: ارتفاع 750 میلی‌متر / قطر بدنه 300 میلی‌متر

• ویژگی ویژه: توری قابل شست‌وشو و طراحی خاص برای سهولت در باز و بسته شدن درب

🛠️ مراحل انجام پروژه:

• طراحی مکانیکی و تهیه نقشه‌های ساخت بر اساس مشخصات فرآیند

• برش‌کاری و جوشکاری بدنه با استفاده از روش TIG توسط جوشکاران دارای گواهی

• ساخت توری داخلی از ورق استیل مش با فریم تقویت‌شده

• انجام تست‌های نشتی و فشار هیدرواستاتیک تا 1.5 برابر فشار طراحی

• پرداخت سطحی داخل و بیرون جهت کاهش رسوب‌گذاری و افزایش مقاومت به خوردگی

• آماده‌سازی و بسته‌بندی صنعتی جهت حمل به سایت میبد

🎯 ویژگی‌های برجسته پروژه:

• طراحی دقیق با درنظر گرفتن ویسکوزیته و ویژگی‌های شیمیایی سیال (رزین نیمه‌پلیمری)

• انتخاب متریال کاملاً مقاوم در برابر خوردگی و رسوب‌گیری

• کاهش چشمگیر هزینه‌های تعمیرات پمپ‌ها و گرفتگی مبدل‌ها در خط تولید

• تحویل به‌موقع و دریافت رضایت‌نامه رسمی از واحد فنی پترو رزین میبد

تیم مهندسی ما آماده طراحی و ساخت استرینرهای کاملاً سفارشی متناسب با نیاز پروژه‌های پالایشگاهی و خطوط انتقال نفت و گاز است.
